晶體諧振器的工作原理
什么是石英
石英的化學成分為SiO2，晶體屬六方晶系的氧化物礦物，即低溫石英（a-石英），是石英族礦物中分布最廣的一個礦物種。廣義的石英還包括高溫石英（b-石英）。受壓或受熱能產生壓電效應。
石英晶體振蕩器是利用石英晶體的壓電效應制成的一種諧振器件，它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（常用晶片切型分為兩種 : AT切 和 BT切），在它的兩個對應面上鍍銀作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。
壓電效應：若在石英晶體的兩個電極上加上一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。
如果在晶片的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械振動又會產生交變電場。
在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，它與LC回路的諧振現象十分相似。它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。
當晶體不振動時，可把它看成一個平板電容稱為靜電電容C，它的大小與晶片的幾何尺寸、電極面積有關，一般約幾個皮法到幾十皮法。當晶體振蕩時，機械振動的慣性則可用電感L來等效。
版權聲明：本站內容除特別聲明的原創文章之外，轉載內容只為傳遞更多信息，并不代表本網站贊同其觀點。轉載的所有的文章、圖片、音/視頻文件等資料的版權歸版權所有權人所有。本站采用的非本站原創文章及圖片等內容無法一一聯系確認版權者。如涉及作品內容、版權和其它問題，請及時通過電子郵件或電話通知我們，以便迅速采取適當措施，避免給雙方造成不必要的經濟損失。聯系電話：020-2204 2442,郵箱：Sales@greentest.com.cn。
為您精選
-

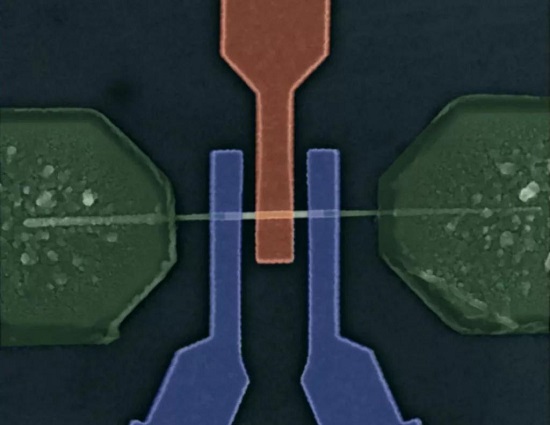

來自奧地利維也納工業大學的科研團隊近日開發出新型晶體管技術 --可重構場效應晶體管（RFET），可用于構建具有可隨時編程功能···
