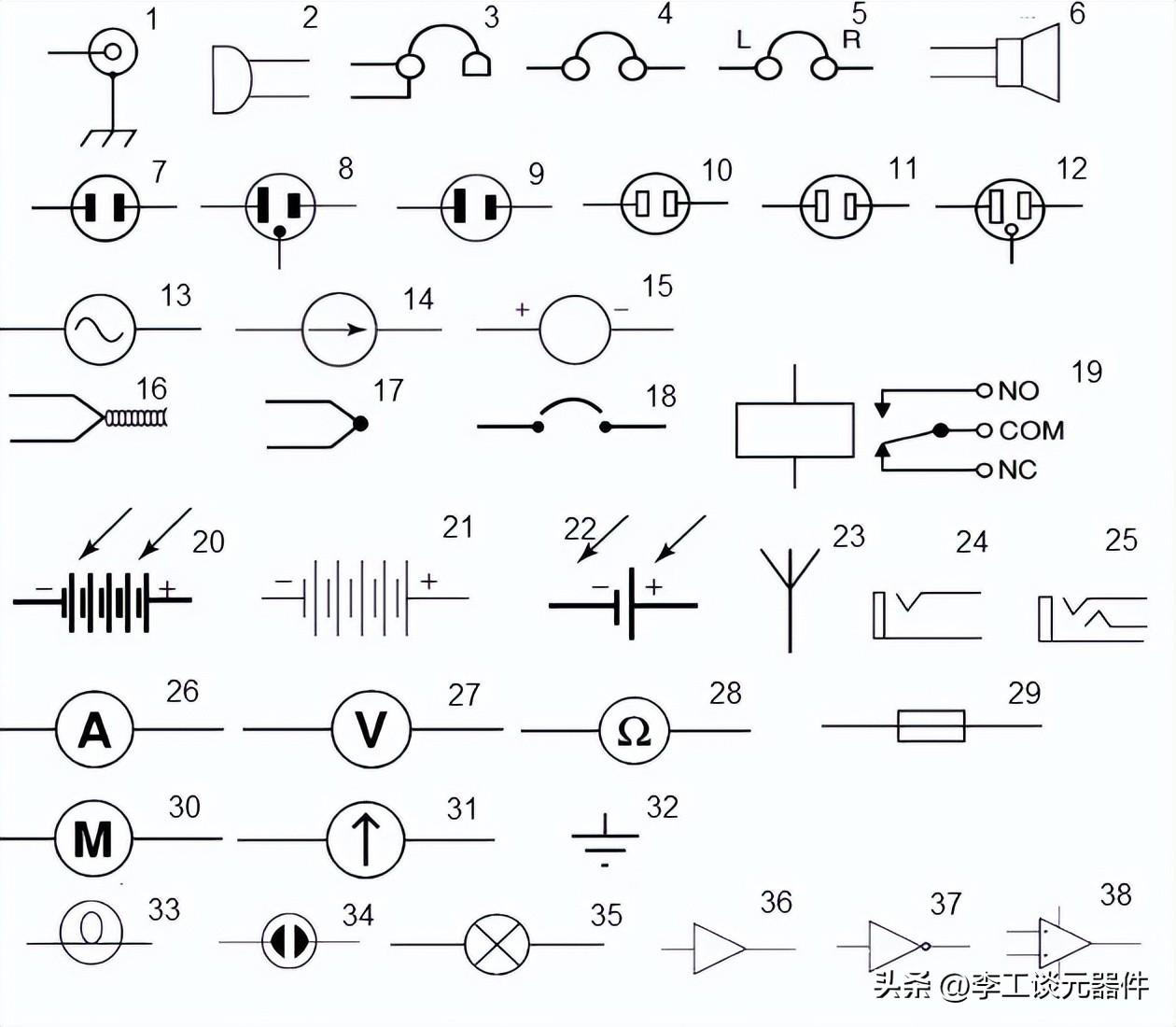

今天給大家分享的是：電子工程師必須要掌握的164個電路字母符號。

• AAT：電源自動投入裝置

• AC：交流電

• DC：直流電

• FU：熔斷器

• G ：發電機

• M ：電動機

• HG ：綠燈

• HR： 紅燈

• HW ：白燈

• HP ：光字牌

• K ：繼電器器(負序零序)

• KD ：差動繼電器

• KF ：閃光繼電器

• KH：熱繼電器

• KM ：中間繼電器

• KOF ：出口中間繼電器

• KS ：信號繼電器

• KT：時間繼電器

• KV(NZ) ：電壓繼電器(負序零序)

• KP： 極化繼電器

• KR： 干簧繼電器

• KI ：阻抗繼電器

• KW(NZ) ：功率方向繼電器(負序零序)

• KM：接觸器

• KA ：瞬時繼電器，瞬時有或無繼電器，交流繼電器

• KV：電壓繼電器

• L ：線路

• QF ：斷路器

• QS ：隔離開關

• T ：變壓器

• TA ：電流互感器

• TV：電壓互感器

• W ：直流母線

• YC ：合閘線圈

• YT ：跳閘線圈

• PQS ：有功無功視在功率

• EUI： 電動勢電壓電流

• SE ：實驗按鈕

• SR ：復歸按鈕

• f ：頻率

• Q：電路的開關器件

• FU：熔斷器

• FR：熱繼電器

• KM：接觸器

• KA：1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器

• KT：延時 有或無繼電器

• SB：按鈕開關

• Q：電路的開關器件

• FU：熔斷器

• KM：接觸器

• KA：1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器

• KT：延時 有或無繼電器

• SB：按鈕開關

• SA ：轉換開關

• PA：電流表

•  PV：電壓表

•  PJ：有功電度表

• PJR：無功電度表

•  PF：頻率表

•  PPA：相位表

•  PM：最大需量表(負荷監控儀)

•  PPF：功率因數表

• PW：有功功率表

•  PR：無功功率表

•  PAR：無功電流表

•  HA：聲信號

• HS：光信號

•  HL：指示燈

• HR：紅色燈

• HG：綠色燈

•  HY：黃色燈

• HB：藍色燈

•  HW：白色燈

•  XB：連接片

•  XP：插頭

•  XS：插座

•  XT：端子板

• W：電線電纜母線

•  WB：直流母線

•  WIB：插接式(饋電)母線

•  WP：電力分支線

•  WL：照明分支線

•  WE：應急照明分支線

• WPM：電力干線

• WLM：照明干線

• WEM：應急照明干線

• WT：滑觸線

•  WCL：合閘小母線

•  WC：控制小母線

•  WS：信號小母線

•  WF：閃光小母線

• WFS：事故音響小母線

• WPS：預報音響小母線

• WV：電壓小母線

• WELM：事故照明小母線

•  F：避雷器

•  FU：熔斷器

•  FTF：快速熔斷器

•  FF：跌落式熔斷器

•  FV：限壓保護器件

•  C：電容器

•  CE：電力電容器

• SBF：正轉按鈕

•  SBR：反轉按鈕

• SBS：停止按鈕

• SBE：緊急按鈕

• SBT：試驗按鈕

• SR：復位按鈕

• SQ：限位開關

• SQP：接近開關

•  SH：手動控制開關

• SK：時間控制開關

•  SL：液位控制開關

•  SM：濕度控制開關

• SP：壓力控制開關

• SS：速度控制開關

•  ST：溫度控制開關輔助開關

• SV：電壓表切換開關

• SA：電流表切換開關

• U：整流器

•  UR：可控硅整流器

•  VC：控制電路有電源的整流器

• UF：變頻器

•  UC：變流器

•  UI：逆變器

• M：電動機

•  MA：異步電動機

• MS：同步電動機

•  MD：直流電動機

• MW：繞線轉子感應電動機

•  MC：鼠籠型電動機

• YM：電動閥

•  YV：電磁閥

• YF：防火閥

•  YS：排煙閥

• YL：電磁鎖

• YT：跳閘線圈

• YC：合閘線圈

•  YPAYA：氣動執行器

•  YE：電動執行器

•  FH：發熱器件(電加熱)

•  EL：照明燈(發光器件)

• EV：空氣調節器

•  EE：電加熱器加熱元件

•  L：感應線圈電抗器

• LF：勵磁線圈

•  LA：消弧線圈

•  LL：濾波電容器

•  R：電阻器變阻器

•  RP：電位器

•  RT：熱敏電阻

• RL：光敏電阻

•  RPS：壓敏電阻

•  RG：接地電阻

•  RD：放電電阻

•  RS：?jiǎn)?dòng)變阻器

•  RF：頻敏變阻器

•  RC：限流電阻器

•  B：光電池?zé)犭妭鞲衅?/p>

•  BP：壓力變換器

•  BT：溫度變換器

• BV：速度變換器

•  BT1BK：時間測量傳感器

•  BL：液位測量傳感器

• BHBM：溫度測量傳感器
