作為光伏發電和儲能系統的核心部件，逆變器大名鼎鼎在外。很多人看見它們名字相同、作用領域相同，就認為這兩個是同一類產品，其實并不然。光伏、儲能逆變器，二者既是“最佳拍檔”，也在功能、使用率、收益等實際應用上有所區別。

01儲能逆變器

儲能變流器（即PCS），又稱“雙向儲能逆變器”，是儲能系統與電網中間實現電能雙向流動的核心部件，用作控制電池的充電和放電過程，進行交直流的變換。在無電網情況下可以直接為交流負荷供電。

基礎運行原理

按照儲能變流器應用場景和容量大小，儲能變流器可以分為光伏儲能混合式變流器、小功率儲能變流器、中功率儲能變流器、集中式儲能變流器等。

? 光伏儲能混合式、小功率儲能變流器應用于戶用和工商業場景，可以將光伏發電先供本地負載使用，多余的能量存儲到蓄電池，在電能仍有富余的情況下可選擇性并入電網。

? 中功率、集中式儲能變流器可以實現更高輸出功率，應用于工商業、電站、大型電網等場景中，實現削峰填谷、調峰/調頻等功能。

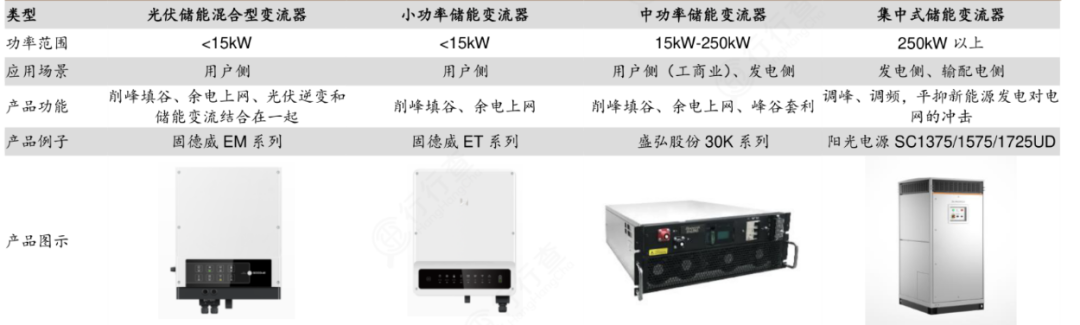

幾類儲能逆變器舉例

產業鏈中舉足輕重

電化學儲能系統一般由電池、能量管理系統（EMS）、儲能逆變器（PCS）、電池管理系統（BMS）四個核心部分構成。儲能逆變器可以控制儲能電池組的充電和放電過程，進行交直流的變換，在產業鏈中有十分重要的作用。

? 上游：電池原材料、電子元器件供應商等；

? 中游：儲能系統集成商及系統安裝商；

? 下游應用端：風光電站、電網系統、戶用/工商業、通信運營商、數據中心等終端用戶。

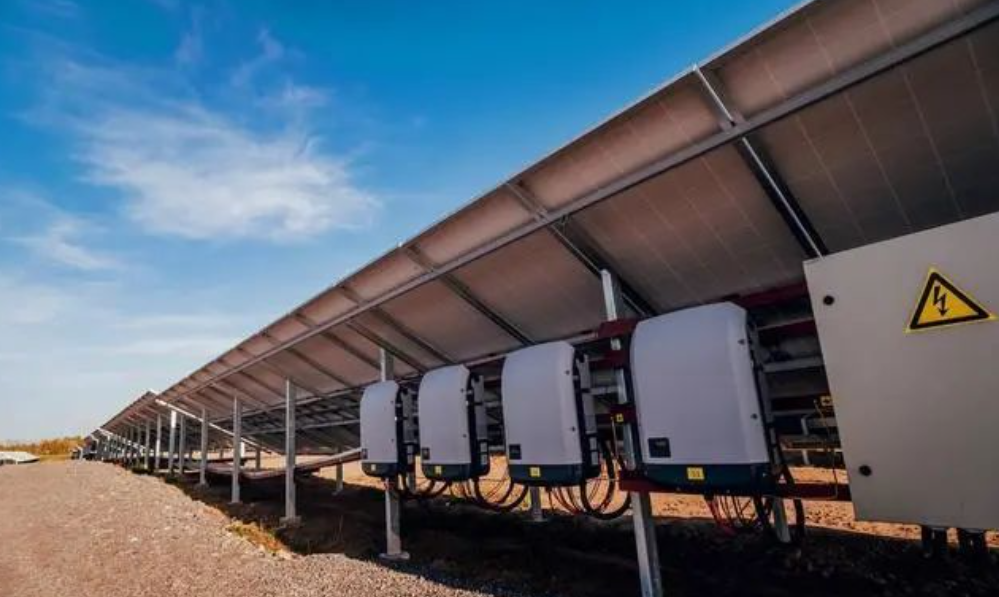

02 光伏逆變器

光伏逆變器，是專用于太陽能光伏發電領域的逆變器，最大的作用在于將太陽能電池產生的直流電通過電力電子變換技術轉換為能夠直接并入電網、負載的交流電力。

光伏逆變器作為光伏電池與電網的接口裝置，將光伏電池的電能轉換成交流電能并傳輸?shù)诫娋W(wǎng)上，在光伏并網發電系統中起著至關重要的作用。隨著BIPV的推廣，為了使太陽能的轉換效率得到最大化利用，同時又兼顧建筑的外形美觀，逐漸對逆變器形態要求多樣化。目前通用的太陽能逆變方式為：集中逆變器、組串逆變器，多組串逆變器和組件逆變器（微型逆變器）。

微型逆變器

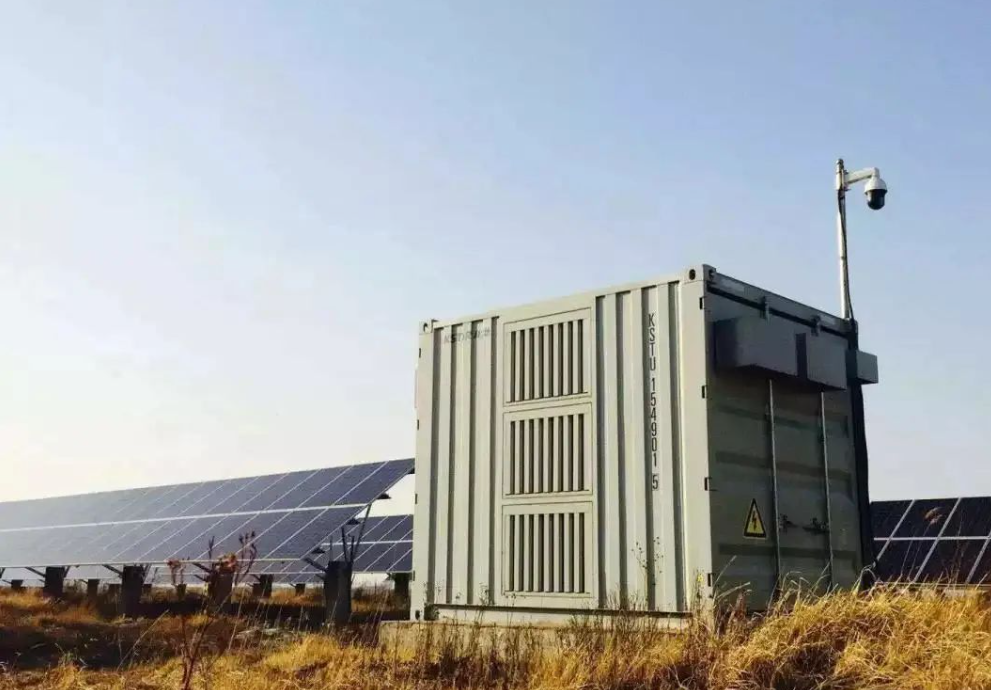

03 光/儲逆變器的異同之處

“最佳拍檔”：光伏逆變器只能在白天發電，發電功率受到天氣影響，具有不可預見性等問題。

而儲能變流器能完美化解這些困境，負荷低谷時，將輸出電能用蓄電池存儲，負荷高峰時釋放存儲的電能，減少對電網的壓力；

電網故障時，切換至離網模式繼續供電。

最大區別：儲能場景對逆變器的需求比光伏并網場景更為復雜。除了直流向交流轉換外，還需要具備從交流轉換為直流、并離網快速切換等功能，同時儲能PCS還是雙向變流器，有充電和放電兩個方向的能量控制。

換言之，儲能逆變器有著更高的技術壁壘。

其他差異則體現在以下3點：

? 傳統光伏逆變器自用率僅有20%，而儲能變流器的自用率高達80%；

? 在市電故障時，光伏并網逆變器陷入癱瘓，儲能變流器依舊可以高效工作；

? 在并網發電補貼不斷下調的背景下，儲能變流器的收益比光伏逆變器收益更高。
