工業級 LoRaWAN 無線輸入/輸出模塊 WISE-4610P-NA是基于 S617T 插件 I/O，以下將介紹如何檢查其屬性與功能，和如何配置并將其添加到 The Things Stack 私有 LoRaWAN 網絡。作為設置的一部分，Advantech 的 WISE Studio 軟件實用程序?qū)⒂糜谂渲?，和通過 USB 與 WISE-4610 通信。

硬件

◆ Advantech WISE-4610P-NA5

◆ 先進工業 LoRa/LoRaWAN 無線輸入/輸出模塊

◆ Advantech WISE-S617T-A

◆ 模塊化物聯網輸入/輸出模塊，與 WISE-4600 系列配對，包括 2AI/2DI/1DO 和 1RS-485

軟件

◆ Advantech WISE Studio

◆ WISE-Studio是配置  WISE 模塊的工具。該軟件提供了一個基于 web 的界面，對于不同的型號是相似的。對于通過以太網、LAN 或 WLAN 配置的 WISE  模塊，WISE-Studio可以與 WISE 模塊的內部 web 服務器通信。對于通過 USB 配置的模塊，WISE-Studio  在安裝了該軟件的計算機上執行 web 服務器。web 服務器通過USB 接口與 WISE 模塊通信。

◆ The Things Stack

◆ 是一個企業級 LoRaWAN 網絡服務器，建立在開源核心之上。The Things Stack 允許你在自己的硬件或云中構建和管理 LoRaWAN 網絡。

背景和拆箱

Advantech  的 WISE-4610  有多個輸入/輸出選項，以插件模塊的形式連接到4610的基礎。輸入/輸出選項包括模擬輸入(電流或電壓)，數字輸入/輸出，RS-485和開關輸出電壓。本項目使用的硬件包括WISE-4610P-NA和WISE-S617T模塊。

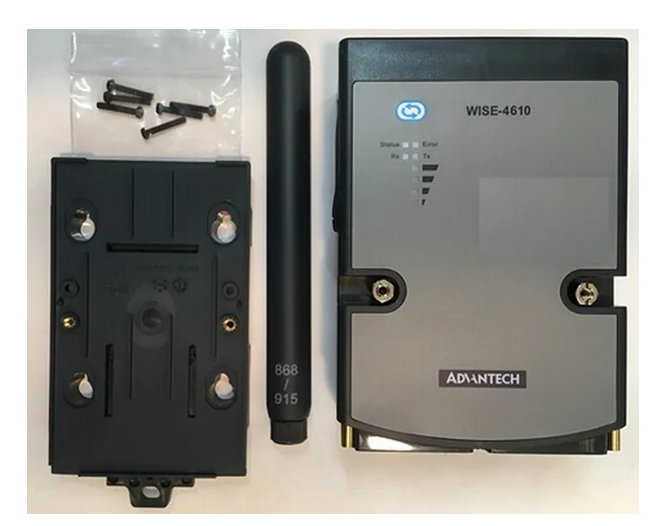

打開 WISE-4610P-NA，可以看到 WISE-4610, 868/915 MHz天線，DIN安裝底座和用于固定插入式輸入/輸出模塊的螺絲，如下圖所示。

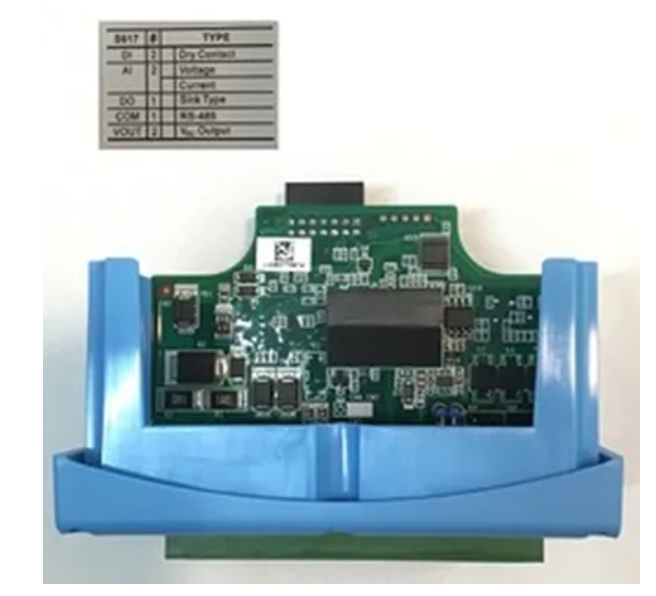

打開 WISE-S617T 模塊，可以看到插件模塊和 S617 貼紙(描述 S617T 輸入/輸出類型)，用于連接到WISE-4610。

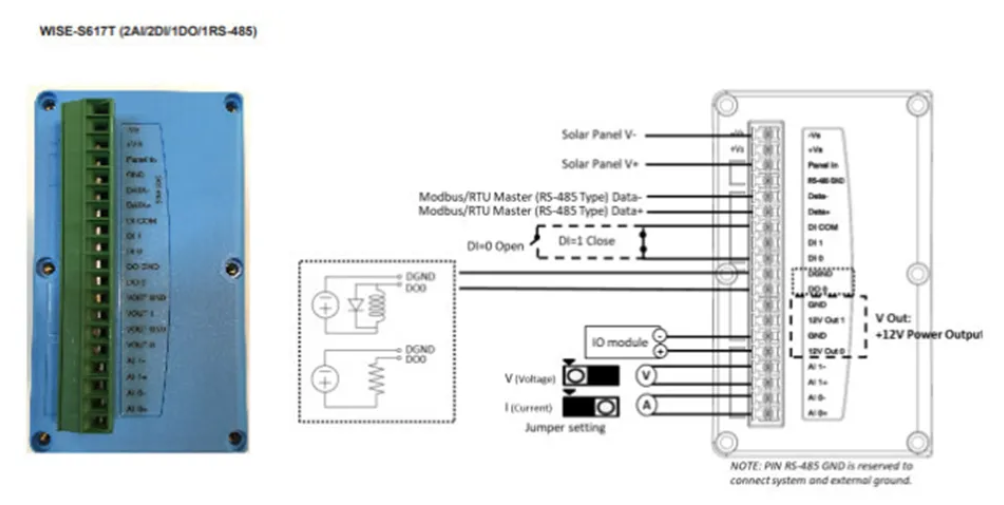

S617T 包括 2個模擬輸入，2個數字輸入，1個數字輸出，2個功率輸出，1個 RS-485 輸入輸出。pinout和輸入/輸出的詳細信息，如下面的輸入/輸出螺絲端子連接器圖片和示意圖所示。

模擬輸入可根據跳線 CN6 和 CN7 設置配置為電壓或電流(默認設置為AI1和AI2輸入上的電壓)。跳線位于 S617T 模塊中，如下所示。

將 S617T 結節插入 WISE-4610 的底座，并使用所提供的螺絲進行固定。

WISE-Studio 軟件實用程序設置

WISE-Studio 是一個用于配置 WISE 模塊的工具(該實用程序可以從 WISE Studio 下載)。該工具提供了一個基于  web 的界面，該界面在多個 WISE 模型之間類似。對于通過以太網、LAN 或 WLAN 配置的模塊，WISE-Studio支持與 WISE  模塊的內部 web 服務器通信。對于通過U SB配 置的模塊(如WISE-4610)，  WISE-Studio在安裝了軟件的計算機上執行web服務器。web服務器通過USB接口與WISE模塊通信。模塊信息可通過嵌入式網頁或web瀏覽器訪問。

1 — 從https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers下載并安裝 USB 驅動程序。

2 - 從 http://support.advantech.com/ 下載并安裝 WISE Studio。

3 - 為模塊供電，將直流電源連接到+ v和- v引腳。

4 - 通過microrousb端口將模塊連接到計算機上。

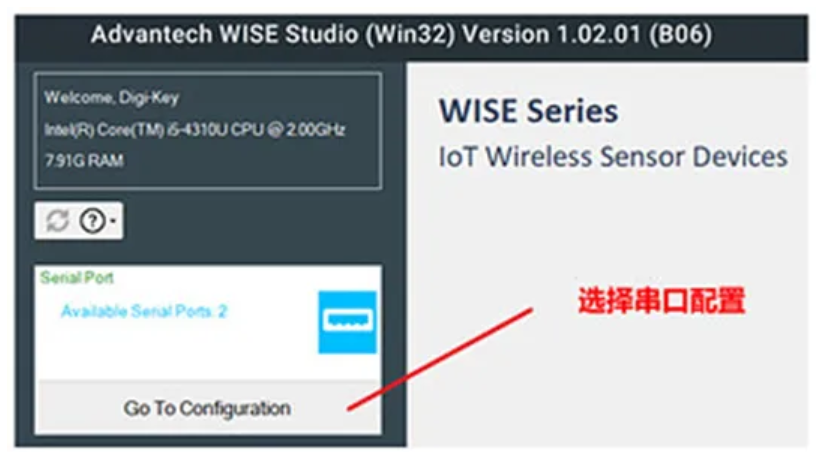

5 - 打開WISE Studio實用程序，在Serial Port上選擇Go To Configuration 。然后選擇合適的COM端口并單擊連接。

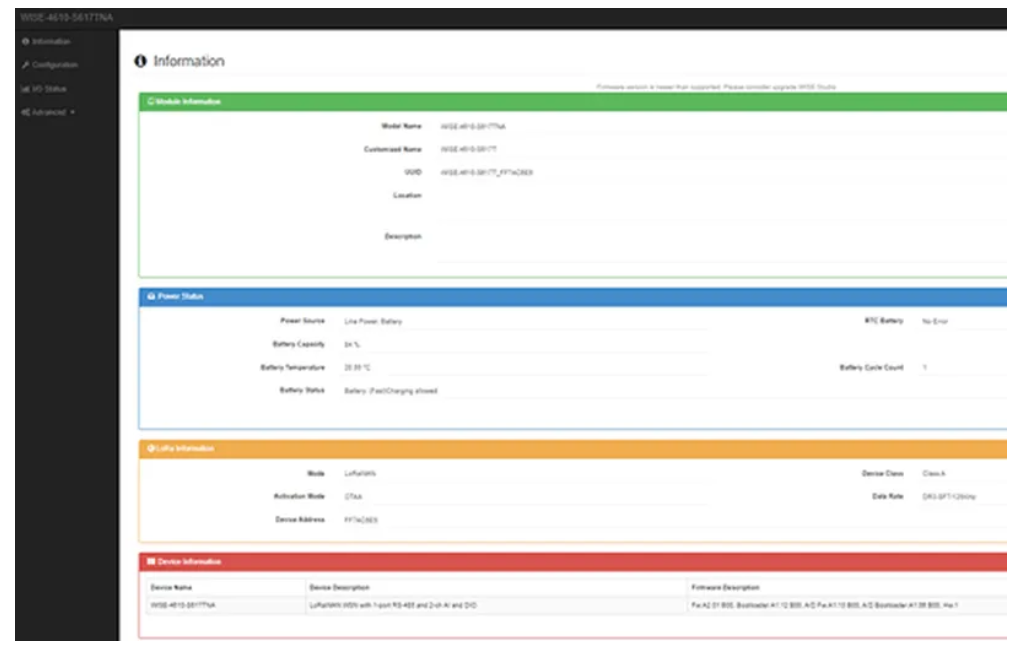

一旦PC機連接到 WISE-4610，你可以進入信息頁面查看模塊，LoRa，產品和電源狀態的詳細信息。其他頁面包括設置4610時使用的配置，I/O 狀態 和高級。配置 WISE-4610 的詳細信息請，參見 WISE-4610 用戶手冊。

硬件設置

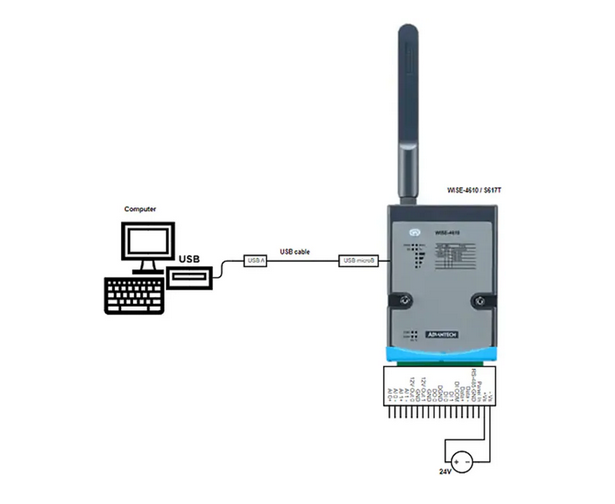

本項目采用 24V DIN 導軌電源為WISE-4610 供電，USB 電纜連接到運行 WISE Studio 的 PC 機。下面的原理圖說明了如何實現設置，并包括帶有 DigiKey 部件編號的BOM (參見 Scheme-it Advantech WISE4610項目)。

注意: USB 連接到 PC 僅在配置 WISE-4610 期間使用。

確定WISE-4610 LoRa 產品 EUI、App EUI 和 App KEY 值

WISE-4610 的產品 EUI，App EUI 和 App KEY 可以通過導航到配置頁面的 RF 模塊選項卡在 WISE Studio 中找到。

注意:當將 4610 添加到 The Things StackLoRaWAN 網絡時，將需要這些 LoRa 參數。

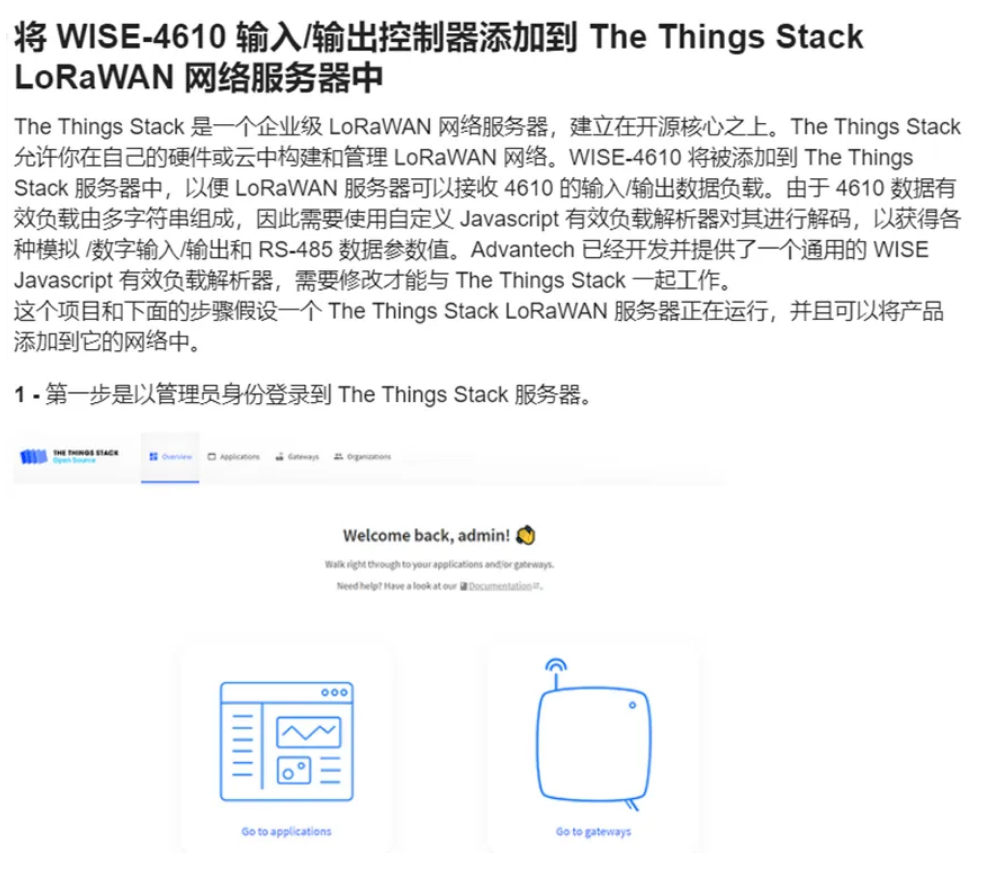

有關將 WISE-4610 輸入/輸出控制器添加到 The Things Stack LoRaWAN 網絡服務器中

添加應用程序和集成

一旦  WISE-4610 配置完成并添加到 The Things Stack LoRaWAN 網絡服務器，就可以通過添加應用程序和集成對從  WISE-4610 上行/下行的數據進行操作和/或可視化。可以實現許多選項，包括 MQTT, Node-RED, IFTTT, Cloud 等。更多信息可在 https://www.thethingsindustries.com/docs/int?egrations/找到。

結論

Advantech  WISE-4610P-NA 與 S617T 輸入/輸出模塊配對，提供多個輸入/輸出數據能力，用于LoRaWAN  上的數字/模擬信號和RS-485產品的傳感和控制。在 The Things Stack 或其他 LoRaWAN  網絡服務器中擁有可用的數據，通過在網絡服務器中或向網絡服務器中實現/添加應用程序和集成，提供了對數據進行可視化和操作的機會。
