看過《哈利波特》的朋友們一定對三大死亡圣器之一的隱形斗篷印象深刻，它不僅保護了哈利的祖先，也幫助哈利進行各種調查，可以說是人人眼饞的寶物了。

隱身的奧秘

在現實生活中，隱形衣也一直是科學家們想要攻克的課題?，F(xiàn)如今，已經有投入使用的隱形戰斗機，這種戰斗機是通過在機身涂上一層高效吸收電波的物質材料，讓雷達無法追蹤，得到“隱形”的效果。

而麻瓜們想要得到隱形斗篷，則需要找到一種特殊的材料，這種材料能夠折射光線及物體周圍的電磁射線，才能在表面上給人“隱身”的感覺。

那么，我們?cè)撊绾握业竭@種材料呢？首先，你需要了解材料的性能測試方法。

在上一篇文章《你與漫威英雄的差距可不止一面振金的盾牌，還有......》中，我們介紹了如何使用諧振法對材料的特性之一——電磁特性進行測試，本文將為大家重點介紹另一種材料電磁特性的測量方法——網絡參數法。

網絡參數法

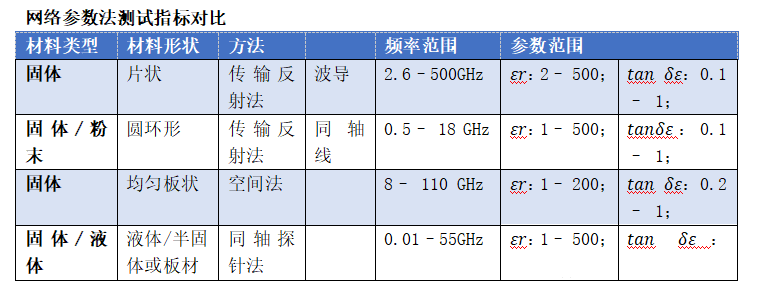

網絡參數法，是將待測材料樣品視為單一端口或雙端口網絡，利用時域法、傳輸/反射法、自由空間法等測試出表征網絡特性的參數，通常是散射參數或復反射系數，據此推出材料的復介電常數及復磁導率等。

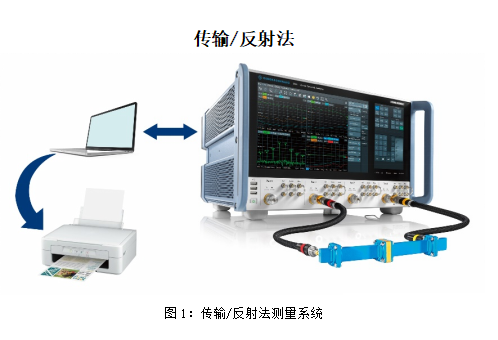

傳輸/反射法是將被測材料填充在傳輸線內構成一個雙端口網絡，通過測量散射矩陣，可以計算被測材料的電磁特性參數。傳輸/反射法可以實現寬帶測量，一般適用于高損耗材料測量。

根據使用的傳輸線不同，分為波導傳輸/反射法和同軸傳輸/反射法。

波導傳輸/反射法

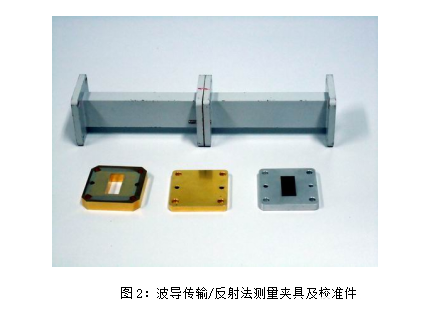

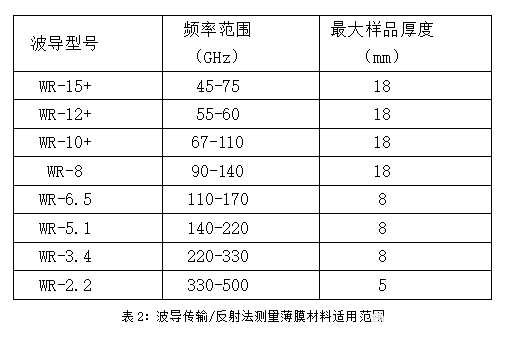

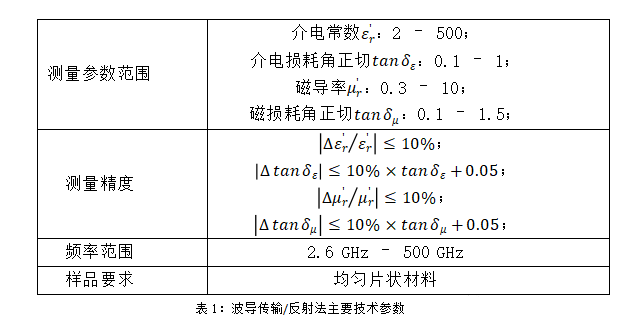

波導傳輸/反射法主要用于片狀材料樣品微波電磁參數的測量，測量樣品較小，容易制作。測量系統基于波導傳輸測量法，采用TRL法在波導端面校準，利用矢量網絡分析儀測量散射參數，并通過自動測量軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。

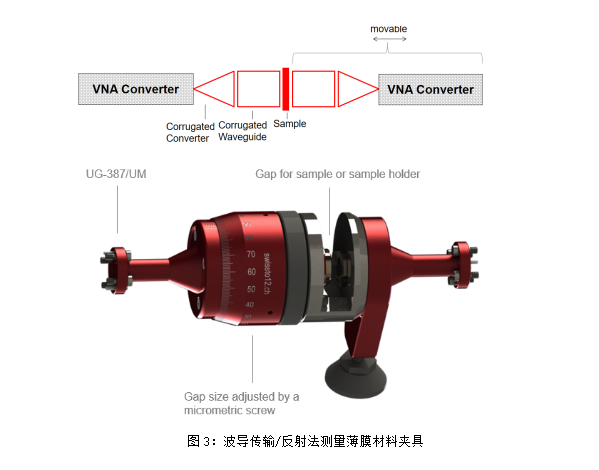

對于較薄的材料，可以直接夾在波導之間測量，該方法還可以支持THz材料的測試。

同軸傳輸/反射法

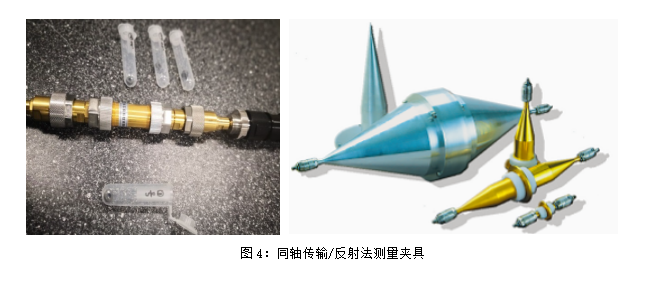

同軸傳輸/反射法主要用于圓環狀材料樣品微波電磁參數的測量，測量頻段寬。測量系統基于同軸傳輸測量法，利用矢量網絡分析儀測量散射參數，并通過自動測量軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。

空間法

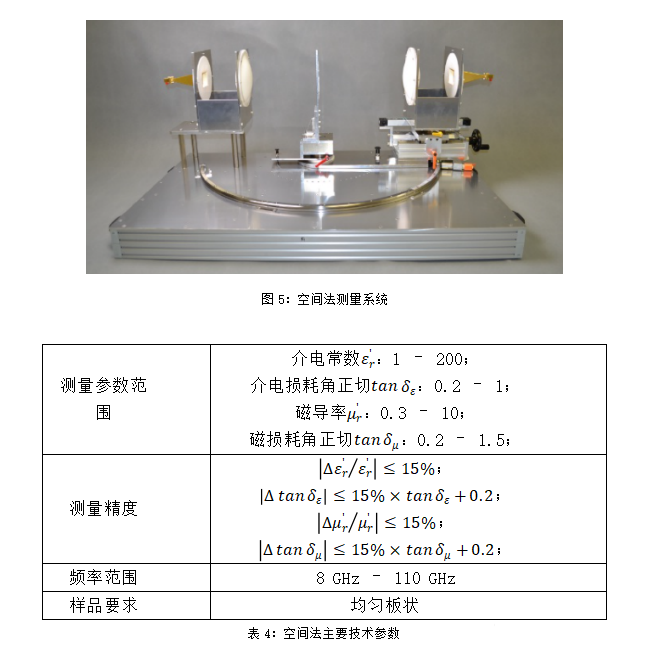

空間測量方法與自動測量系統主要用于板狀吸波材料樣品微波電磁參數的測量。測量系統基于自由空間傳輸測量法，采用TRL法直接在測量樣品端面校準，利用矢量網絡分析儀測量散射參數，并通過自動測量軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。

同軸探針?lè)?/h2>

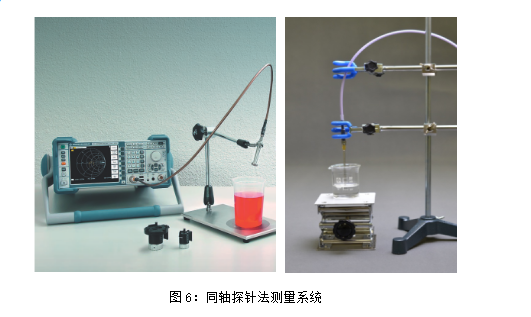

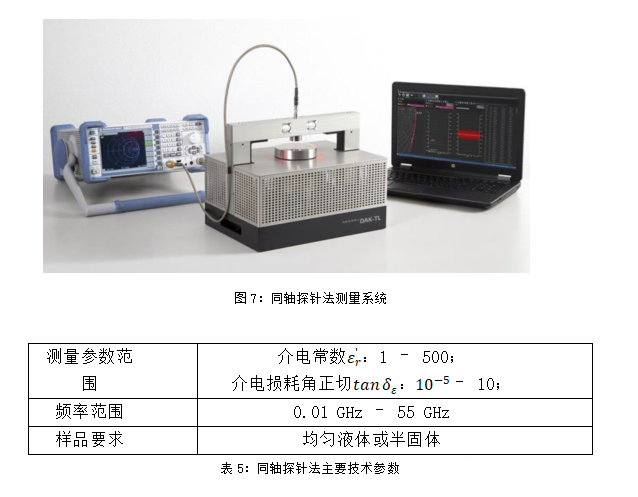

同軸探針?lè)ㄟm用于液體材料、半固體和板材的電磁參數測量。將同軸探針?lè)湃氪郎y(cè)液體材料中，或與待測材料表面充分接觸，通過測量端口反射系數的幅度相位，計算材料的介電常數與損耗角正切。




傳統的同軸探針?lè)ㄒ蟠郎y(cè)材料為半無限大，而通過終端加載，同軸探針?lè)ㄒ部梢杂糜谏倭恳后w和平板材料的測量。





總 結
