圖注：航空工業陜飛的微波暗室

空警- 500新型預警機是我國新一代空中預警指揮飛機，據公開報道，微波暗室在空警-500的研制過程中發揮了非常重要的作用，是一種非常重要的試驗設備。據空警-500副總設計師范明意就表示，微波暗室試驗是在盛夏進行，為了在微波暗室試驗中準確掌握相關的微波測試數據，項目組成員不得不佝僂著身子在僅有1米多高的雷達艙內進行實時監測。那么，微波暗室是一種什么樣的試驗設備？它都能進行哪些試驗？對于空警-500這樣的軍用電子設備研制，微波暗室能起到怎樣的作用？

微波暗室的定義和原理

微波暗室，又稱吸波室、電波暗室。當電磁波入射到墻面、天棚、地面時,絕大部分電磁波被吸收，而透射、反射極少。微波也有光的某些特性，借助光學暗室的含義，故取名為微波暗室。微波暗室是聚氨酯吸波海綿S A材料和金屬屏蔽體為主組建的特殊房間，它提供人為空曠的“自由空間”條件。在暗室內做天線、雷達等無線通訊產品和電子產品測試可以免受雜波干擾,，提高被測設備的測試精度和效率。

微波暗室的主要工作原理是根據電磁波在介質中從低磁導向高磁導方向傳播的規律，利用高磁導率吸波材料引導電磁波，通過共振，大量吸收電磁波的輻射能量，再通過耦合把電磁波的能量轉變成熱能。

通俗點說，微波暗室等于為天線等電子設備的電磁特性和工作性能試驗，人為開辟和制造了一個隔絕了外界電磁波干擾和污染的最干凈、最理想的試驗和工作空間，在這里進行相關的測試和試驗，可以得出最準確的試驗數值和結果。微波暗室就是研制新型雷達、電子戰等軍用電子裝備不可或缺的利器！

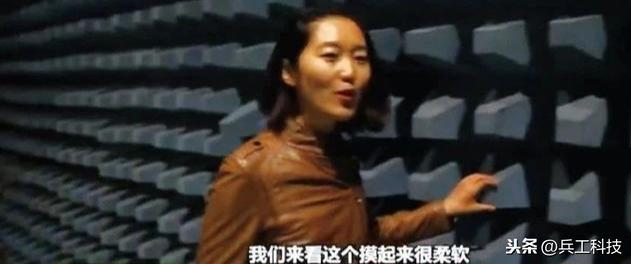

圖注：央視公開報道中介紹航空工業陜飛用于空警-500等特種飛機研制試驗的微波暗室，我們可以看到尖劈形狀的

微波暗室種類及應用領域

電波暗室在實際應用中存在兩種不同的形式：半電波暗室（也稱為電磁兼容室或EMC室），國際上在進行EMC標準的制定時都是在半電波暗室中測試進行的，這主要是因為國際上最開始制定EMC標準時都是在開闊的測試場（OATS）中進行的測試，而半電波暗室正是為了模擬這一環境建造的，它是在屏蔽室的五面墻壁（地板除外）上鋪設吸波材料，并在地面上鋪設導電地板模擬大地對電波的反射現象。很多軍用電子戰設備，軍用電子通信設備等電子設備的電磁兼容試驗，都是在這種半電波暗室進行的。

另外一種結構則是在各面墻壁上均鋪設吸波材料，來吸收向外輻射的電磁波，從而營造一種對電磁波完全無反射的現象來模擬真空特性，以用于天線方向圖和目標電磁散射特性的測量，稱為微波暗室，也稱為全電波室. 微波暗室模擬的是自由空間，對各個方向的電磁波反射都很弱（由于吸波材料性能的原因，并不能完全吸收激勵源輻射的能量），并且對各個方向輻射的電磁波的反射效率都是一致的，這就使得其對交叉極化的一致性滿足較好。它能夠屏蔽外界電磁波對屏蔽室內部測量活動的影響，也能夠有效地阻止內部測試信號污染外部電磁環境，對其他電子設備的正常運行造成干擾，同時微波暗室中的測量活動也不受天氣的影響，試驗方便準確，更利于測量過程的保密，可以極大的提高產品的精度。

空警-500微波試驗設施的介紹

據央視《國防科工》欄目《走進“新中國特種飛機的搖籃”》節目報道披露：空警-500作為特種飛機的重要代表型號，機上的電子設備多，頻譜寬，功率大，機上的電磁環境異常復雜，這就特別容易產生設備與設備之間相互干擾，沒有辦法正常工作的情況。那么怎么解決這個問題呢？就要做到整機的電磁兼容，既要確保我們的設備可以正常運行，信息之間的傳輸都正常，還要對我對敵的指揮探測系統都正常工作，這在技術領域是一個世界級的難題。而空警-500預警機等特種飛機的電磁兼容問題，就是通過微波試驗室分析測試來解決的，在預警機的研發過程中，微波暗室用來檢測電磁兼容能力，通過試驗讓有效的電磁波可靠地發送出去，讓無效的電磁波得以濾除，不相互之間產生電磁干擾。微波暗室里四周都安裝了海綿般柔軟的尖劈形狀吸波材料，吸波材料對電磁波的吸收率很高，這樣就可以防止雜波對于試驗數據的干擾。微波暗室使得電磁試驗的結果更加準確、真實，它為空警-500的成功研制立下大功。

結語

近年來我國微波暗室試驗技術不斷發展，建立了數量繁多、種類齊全、功能完備的微波暗室試驗設施和體系，為我國包括空警-500預警機在內的軍用電子裝備的研制做出了重要貢獻。
